図面の OCR 精度を向上するにはどうすればよいですか?

図面形式

• 図面は PDF 形式である必要があります。
• PDF にはすべてのベクター形式が含まれている必要があります。「PDF のラスター コンテンツとベクター コンテンツの違いは何ですか?」を参照してください。
• 図面は横向きである必要があります。
• AutoCAD ユーザー向けの重要な注記:
  • AutoCAD から PDF 内に選択可能および検索可能なテキストを作成するには:
    • TrueType フォントを使用します。
    • 幅 (1.0 である必要があります) やその他のスタイル オプションを変更するなど、元のフォントのテキストを変更しないでください。
    • テキストの Z 座標値がゼロであることを確認してください。
  • AutoCAD ユーザーは、Procore で使用するために PDF を出力する前に、「テキストをコメントとして表示」機能を無効にする必要があります。この機能を有効にして図面を PDF としてエクスポートすると、Procore 図面ツールの OCR に影響を与える可能性があります。
    注: この機能を無効にするには、AutoCAD のコマンド ラインに移動します。「EPDFSHX」と入力し、値をゼロ (0) に変更します。「AutoCAD で作成された PDF で図面テキストがコメントとして表示される」を参照してください。

図面ブロックの場所

• 図面番号が右下隅にあり、タイトルの近くにあることを確認してください。

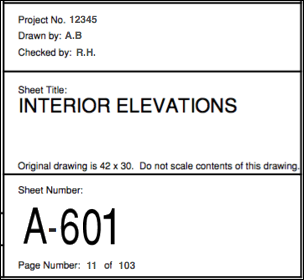

図面ブロックのテキスト

• フォーマット:
  • 図面のタイトルと図面番号のラベルを使用します (例: 「シート タイトル:」および「シート番号:」)
  • 図面の番号とタイトルは、タイトル ブロックの他のテキストよりも大きくする必要があります。
  • Arial や Helvetica などの単純な Sans-Serif フォント (または任意の UTF8 フォント) を使用します。
  • テキストは横書きが最適です。ただし、タイトルは縦書きでも構いません。
  • 他のプログラムで開いたときに期待どおりに表示されるように、PDF ファイルを保存するときにフォントを埋め込むことをお勧めします。
• タイトル:
  • できるだけタイトルを１行にするようにしてください。
  • タイトルは 255 文字未満にしてください。
  • OCR は、英語、スペイン語、フランス語、ドイツ語の辞書の単語のみを認識します。
• 番号:
  • 図面番号をタイトルの近くの右下に配置します。
  • 番号にスペルアウトした単語を使用しないでください。(例: 「図面番号いち」)

図面の呼び出し

• 「自動図面シート リンクが見つからないのはなぜですか?」を参照してください。
